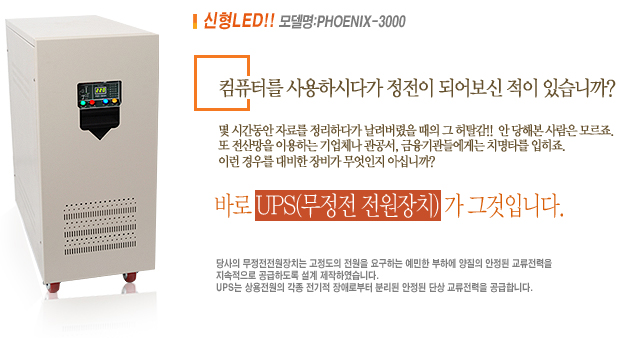

| 구분 |
특성 |
| 일반적사항 |
냉각방식 |
감제풍냉식 |
| 사용정격 |
100%연속사용 |
| 정류 및 충전부 |
제어방식 |
위상제어 방식 |
| 사용소자 |
THYRISTOR |
| 인버터부 |
제어방식 |
고주파 (20KHz) 순시제어
PWM 방식 |
| 사용소자 |
IGBT (Insulated
Gate Bipolar Transistor) |
| ST/SW
절체방식 |
무순단
동기절체 |
| 변압기
절연계급 |
고효율
H 종 |
| 입
력 |
상수 |
3상
4선식 & 1 상 2 선식 |
| 정격전압 |
3상380VAC & 1상
220VAC |
| 전압
변동범위 |
정격의
± 15% |
| 정격
주파수 |
60Hz
10% |
| 역율 |
0.85
LAG. 이상 |
| 출
력 |
상
수 |
1상
2선식 |
| 정격전압 |
220VAC |
| 용량 |
KVA |
| 전압
안정도 |
± 1% 이내 |
| 정격
주파수 |
60Hz ± 0.5Hz |
| 주파수
동기범위 |
± 1 Hz |
| 과도
전압변동 |
± 0.5 % 이내 |
정전
및 입력전압 변동시
0～100% 부하변동시 |
| 과도
응답속도 |
20mS 이내
(±
2% 이내로 복귀시) |
| 출력
전압조정 |
±
5% |
| 파
형 의 율 |
THD
3% 이하 (LINEAR 부하 100% 시) |
| 과부하
내량 |
120%
10분간 |
| 역
율 |
0.8Lag. |
| 소
음 |
55dBA
(전방 1.5m, 높이 1.5m에서 측정시) |
| 종
합 효 율 |
85%
이상 (정격 입출력에서 정격부하시) |
동기
절체 |
동기절체시간 |
4mS
이내 |
| 절
체 조 건 |
-
인버터 비정상시 - 출력 과부하시
- 직류 저전압시 - 수동 절체시 |
| 축전지
종류 |
UPS전용배터리 |
| 축전지
용량 |
AH |
| 수
량 |
16
CELL′S |
| 정
격 전 압 |
192
VDC |
| 최
고 전 압 |
216
VDC |
| 최
저 전 압 |
185
VDC |
절연
특성 |
절
연 내 압 |
AC 1500V 60Hz로
1분간 인가 |
제어회로,
반도체 소자 및
콘덴서류, NOISE FILTER류는 제외 |
| 절
연 저 항 |
DC 500V MEGGER로
측정시
5 Mohm 이상 |
온도
상승 |
변압기
및 리액터 |
140
DEG. 이하 |
| 반
도 체 소 자 |
80
DEG. 이하 |
| 외함도장
(Munsell No) |
5Y
7/1 |
전기적
특성
